PROMAX 1560Е (3000W) ОПТОВОЛОКОННЫЙ ЛАЗЕРНЫЙ СТАНОК ДЛЯ РЕЗКИ МЕТАЛЛА
12 500 000 ₸
12 500 000 ₸
Краткие характеристики:
Тип лазера..................................................................................................Оптоволоконный
Размеры рабочего стола............................................................................1530 х 6050 мм
Мощность источника.................................................................................................3000 Вт
Назначение.................................................................................................Обработка листа
Вес....................................................................................................................................3300 кг
Тип лазера..................................................................................................Оптоволоконный
Размеры рабочего стола............................................................................1530 х 6050 мм
Мощность источника.................................................................................................3000 Вт
Назначение.................................................................................................Обработка листа
Вес....................................................................................................................................3300 кг
Отгрузка при 70% предоплаты
Гарантия 2 года
Пусконаладка в подарок
| Технические характеристики |
|---|
| Модель | 1530E |
| Рабочая зона (X x Y), мм | 1530 x 3050 |
| Режущая голова | Raytools BM110 (Автофокус) |
| Вид охлаждения | Чиллер S&A (Китай) |
| Направляющие по осям X, Y, Z | HIWIN (Тайвань) — 25 мм (квадратного сечения) |
| Передача по осям X, Y | Двухприводные зубчатыe шестерня — рейка PEK (Италия) |
| Передача по оси Z | Шарико-винтовая пара HIWINI (Тайвань) |
| Датчик высоты | Автоматический |
| Система управления | Raytools 3000s — рус / англ языки |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Редуктор | MOTOREDUCER (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Ускорение | до 1G |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на станок | 2 года |
| Лазер |
|---|
| Тип лазера | Оптоволоконный лазер |
| Производитель лазера | RAYTOOLS |
| Мощность лазера, Вт | 3000 |
| Длина волны лазера, мм | 1070 |
| Срок работы лазера, ч | До 100 000 |
| Гарантия на лазерный источник | 2 года |
| Двигатели |
|---|
| Двигатели по осям X, Y | Серводвигатель Leadshine 0,75 кВт (Тайвань) |
| Двигатель по оси Z | Серводвигатель Leadshine 0,4 кВт (Тайвань) |
| Резка |
|---|
| Максимальная толщина резки, мм (Углеродистая сталь) | 10 |
| Максимальная скорость резки, м/мин | до 30 |
| Максимальная скорость холостого хода, м/мин | до 100 |
| Минимальная ширина резки, мм | 0,12 |
| Габаритные размеры |
|---|
| Длина, мм | 4400 |
| Ширина, мм | 2300 |
| Высота, мм | 1600 |
| Вес, кг | 2300 |
ЦЕЛЬНОСВАРНАЯ СТАНИНА
Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЛАЗЕРНЫЙ ИСТОЧНИК
Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ЛАЗЕРНАЯ ГОЛОВКА CH3000 (АВТОФОКУС)
Станок оснащён лазерной головкой с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
Станок оснащён лазерной головкой с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
- Лазерная головка с системой автоматической фокусировки.
- Лазерная головка с системой преодоления препятствий SAFE 360.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
- Двигатели по осям XY – 0,75 кВт.
- Двигатель по оси Z – 0,4 кВт.
- ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция — вдвое компактней и легче редукторов других видов.
- Не требуют обслуживания в процессе эксплуатации.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING)
Локализация для российского рынка
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
Локализация для российского рынка
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
АСПИРАЦИОННАЯ УСТАНОВКА
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР
Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
ИГОЛЬЧАТЫЙ СТОЛ
Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.
Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.
| Комплектации |
|---|
| Стандарт | |
| Цельносварная станина | + |
| Портал из авиационного алюминия | + |
| Высокоточные линейные направляющие повышенной жесткости LAPPINGS (Тайвань) | + |
| Высокопрецизионные шарико-винтовые пары TBI (Тайвань) | + |
| Стойка управления + WiFi пульт д/у | + |
| Лазерный источник | + |
| Лазерная головка CH3000 (АВТОФОКУС) | + |
| Высокоточные серводвигатели LEADSHINE (Тайвань) | + |
| Программное обеспечение Ru CUT V2 (SC2000 NESTING) | + |
| Аспирационная установка | + |
| Промышленный чиллер | + |
| Игольчатый стол | + |
НАЗНАЧЕНИЕ:
Оптоволоконный лазерный станок Promax 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.

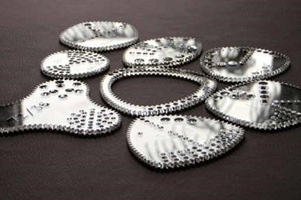

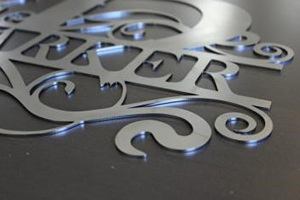

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
| Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
|---|---|---|---|---|---|
| Нержавейка | 0,5 | > 24 | 1 | N2 | 0,6 |
| 1 | 17 ~ 21 | > 1,1 | N2 | 0,6 | |
| 2 | 5,4 ~ 7,2 | > 1,5 | N2 | 0,6 | |
| 3 | 2,1 ~ 3 | > 2,0 | N2 | 0,6 | |
| Углеродистая сталь | 1 | 15 ~ 18 | 1 | O2 | 1 |
| 2 | 5,1 ~ 6 | 0,5 ~ 0,8 | O2 | 1 | |
| 3 | 3,5 ~ 4,2 | 0,25 ~ 0,4 | O2 | 1 | |
| 4 | 2,3 ~ 2,7 | 0,15 ~ 0,2 | O2 | 1 | |
| 5 | 1,7 ~ 2,1 | 0,15 ~ 0,2 | O2 | 1 | |
| 6 | 1,2 ~ 1,8 | 0,10 ~ 0,15 | O2 | 1 | |
| 8 | 0,9 ~ 1,1 | 0,10 ~ 0,15 | O2 | 1 | |
| 10 | 0,6 ~ 0,72 | 0,10 ~ 0,15 | O2 | 1 |
